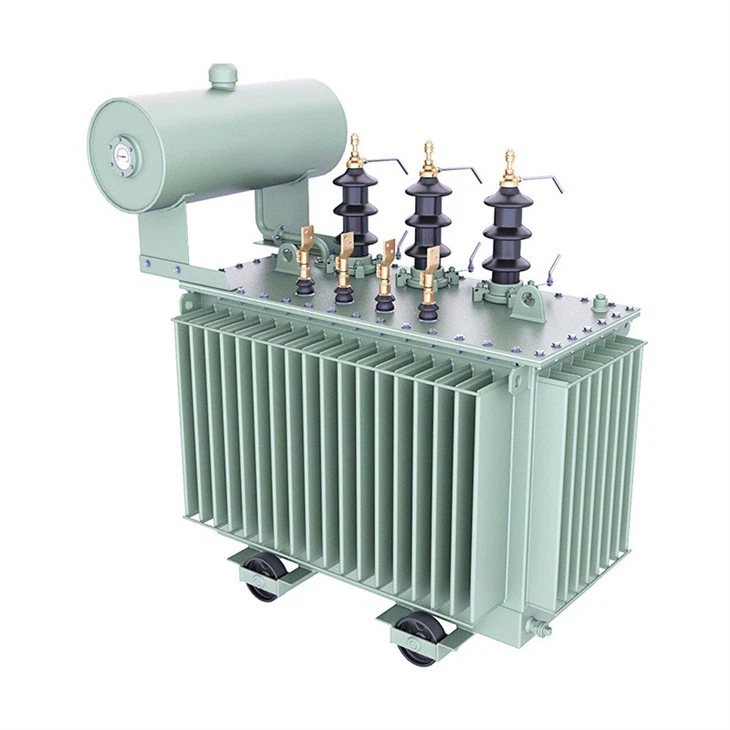

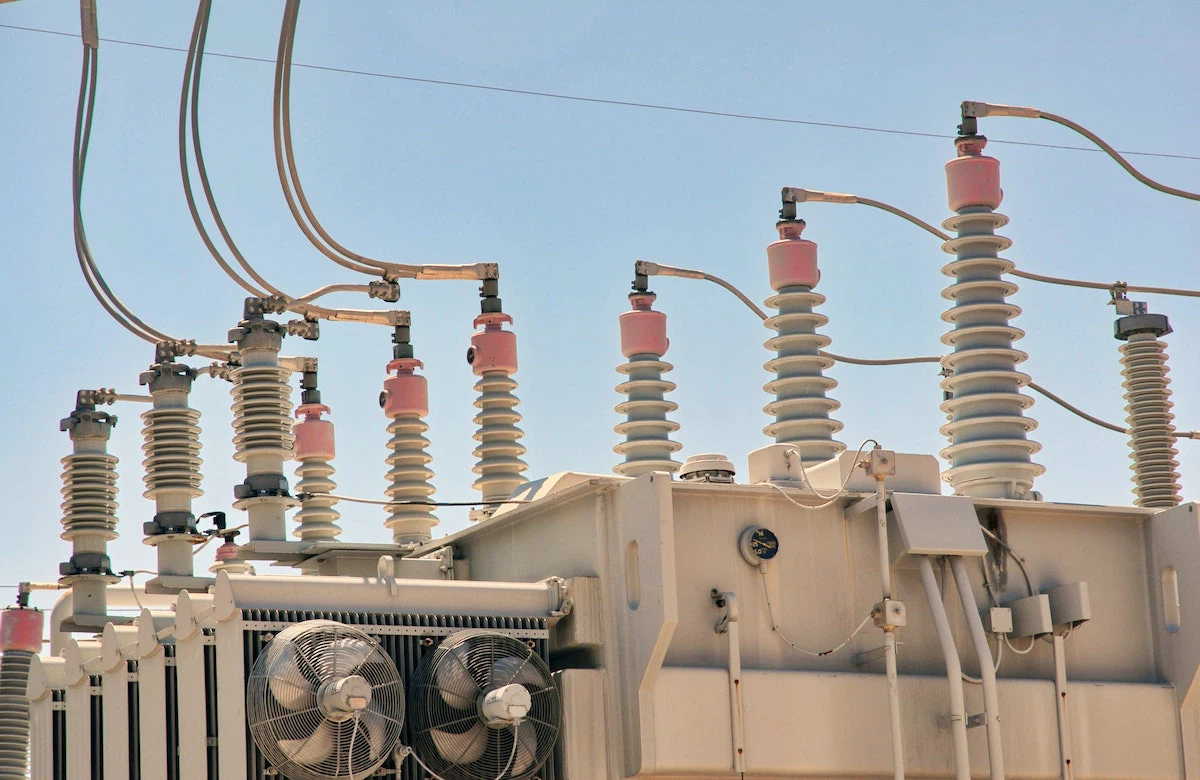

Transformer tat-Tip taż-Żejt

● Mudell NO.:S(Z) Mudell

● Kapaċità :1000-31500kVA

● Vultaġġ Primarju: 12kV, 24kV, 40.5kV

● Vultaġġ Sekondarju: 0.4kV,10kV

● Simbolu tal-Konnessjoni:Yd11 jew YNd11;Yyn0 jew Dyn11

● Standard:IEC 60076

S(Z) Transformer tat-tip taż-żejt tal-mudell, magħruf ukoll bħala transformer mimli b'żejt minerali bħala likwidu li jkessaħ u mezz iżolanti. Iż-żejt iservi żewġ skopijiet primarji: li jkessaħ it-transformer billi jxerred is-sħana ġġenerata waqt it-tħaddim u jipprovdi insulazzjoni elettrika bejn il-komponenti interni tat-transformer.

S (Z) Mudell tat-tip taż-żejt tat-transformer, il-qalba u l-koljaturi huma mgħaddsa fiż-żejt iżolanti. Iż-żejt jgħin biex jittrasferixxi s-sħana 'l bogħod mill-koljaturi, u jżommhom f'temperatura operattiva sigura. Jipprovdi wkoll insulazzjoni elettrika eċċellenti, li tipprevjeni l-ark u ċirkwiti qosra.

Iż-żejt minerali użat fit-transformer tat-tip taż-żejt tal-Mudell S(Z) għandu saħħa dielettrika għolja, li jfisser li jista 'jiflaħ vultaġġi għoljin mingħajr ma jitkisser. Dan jippermetti li t-transformer jaħdem b'mod sikur f'potenzjali elettriċi għoljin. Iż-żejt jaġixxi wkoll bħala ostaklu għall-umdità u l-kontaminanti, u jipproteġi l-koljaturi minn fatturi ambjentali li jistgħu jiddegradaw l-insulazzjoni.

It-trasformaturi tat-tip taż-żejt tal-mudell S(Z) għandhom diversi vantaġġi. Jistgħu jimmaniġġjaw kapaċitajiet kbar ta 'enerġija u huma komunement użati f'sistemi ta' trażmissjoni u distribuzzjoni ta 'vultaġġ għoli. Iż-żejt jipprovdi tkessiħ effettiv, li jippermetti lit-transformer jaħdem taħt tagħbijiet tqal.

Huwa prodott skond l-istandard IEC 60076.

It-transformer tad-distribuzzjoni għandu rwol kruċjali fis-sistema tad-distribuzzjoni tal-enerġija elettrika billi jipprovdi t-trasformazzjoni finali tal-vultaġġ. Tnaqqas il-vultaġġ medju tan-netwerk għal livell ta 'vultaġġ aktar baxx adattat għall-użu tal-konsumatur. Huwa meqjus bħala wieħed mill-aktar komponenti importanti fin-netwerk tad-distribuzzjoni.

It-trasformaturi tad-distribuzzjoni jintużaw fl-applikazzjonijiet li ġejjin:

●Bini ta 'infrastruttura u industrijali: Ajruporti, sptarijiet, fabbriki, ċentri tax-xiri, lukandi, torrijiet kummerċjali u residenzjali.

●Utilità: Ġenerazzjoni, trasmissjoni, substation tad-distribuzzjoni, impjanti tat-trattament tal-ilma u tal-ilma mormi.

●Żejt u Gass: Impjanti taż-żejt u tal-gass, impjanti petrokimiċi u raffineriji.

It-trasformaturi huma adattati għal tħaddim f'altitudni sa 1000m 'l fuq mil-livell tal-baħar. L-altitudni tas-sit 'il fuq minn 1000m jeħtieġu l-użu ta' disinji speċjali u għandhom jissemmew fl-ordni.

L-impedenza taċ-ċirkwit qasir hija l-impedenza tat-transformer, ġeneralment bejn 4% u 6% għal transformers tad-distribuzzjoni u ogħla minn% 7 għal transformers tal-qawwa. L-impedenza taċ-ċirkwit qasir hija l-perċentwal tal-vultaġġ nominali primarju li għandu jiġi applikat fil-koljatura primarja tat-transformer meta l-koljatura sekondarja tkun shorted sabiex ikun hemm il-kurrenti nominali fil-koljaturi primarji u sekondarji. Jekk l-impedenza taċ-ċirkwit qasir tiżdied, se tirriżulta f'waqgħa tal-vultaġġ bla bżonn fuq it-transformer tal-qawwa u se tillimita l-kapaċità tagħha li twassal l-enerġija lit-trasformaturi tat-tagħmir konness sekondarju li jaħdmu b'mod parallel għandu jkollhom impedenza identika ta 'short circuit.

Il-grupp tal-vettur huwa l-metodu tal-Kummissjoni Elettroteknika Internazzjonali (IEC) li jikkategorizza l-koljaturi ta 'vultaġġ għoli H(V) u l-konfigurazzjonijiet tal-istralċ ta' vultaġġ baxx (LV) ta 'transformers bi tliet fażijiet. Id-deżinjazzjoni tal-grupp tal-vettur tindika l-konfigurazzjonijiet tal-koljaturi u d-differenza fl-angolu tal-fażi bejniethom.

Il-konnessjonijiet possibbli huma kif ġej:

● D(d) konnessjoni delta

●Y(y) konnessjoni stilla

●Z (z) konnessjoni taż-żigżag

●N(n) in-newtrali jeżisti għall-konnessjoni barra t-transformer

Il-grupp tal-vettur jiddetermina l-ispostament tal-fażi bejn l-istralċ primarju u sekondarju, u kull unità fil-grupp tal-vettur tirreferi għal spostament ta '30 grad. Il-grupp Avector Dyn11 huwa delta fuq il-primarja, stilla fuq is-sekondarja, b'newtrali miġjuba 'l barra u spostament ta' 330-grad.

It-tank tat-transformer huwa ġeneralment struttura mhux riġida b'pannelli korrugati, iddisinjati biex jifilħu tensjonijiet mekkaniċi, jassorbu l-espansjoni taż-żejt, u jissodisfaw ir-restrizzjonijiet ta 'evakwazzjoni termali.

Għall-klassifikazzjoni tal-qawwa 'l fuq minn 3150kVA, it-tank huwa normalment iddisinjat bi struttura riġida, radjaturi li jkessħu u konservatur.

L-istruttura taċ-ċirkwit manjetiku huma:

It-transformer għandu kostruzzjoni ta 'tliet saqajn b'stivar ta' ħoġor pass.

Huwa magħmul minn strixxi tal-azzar tas-silikon orjentati lejn il-qamħ irrumblati fil-kesħa (CRGO). Kull strixxa, bi ħxuna ta' 0.23, 0.27, jew 0.30 mm, hija iżolata fuq iż-żewġ naħat minn Carlite. L-użu ta 'insulazzjoni Carlite jgħin biex jipprevjeni ċirkuwiti qosra elettriċi bejn l-istrixxi u jiżgura insulazzjoni xierqa fi ħdan l-assemblaġġ tal-qalba tat-transformer.

It-tolleranzi tal-manifattura huma d-devjazzjonijiet bejn il-valuri mkejla u l-valuri garantiti. Sakemm ma jkunx speċifikat mod ieħor fl-ordni, it-tolleranzi huma limitati għall-valuri speċifikati fl-IEC 60076-1.

Il-frekwenza hija n-numru ta' okkorrenzi ta' avveniment ripetut għal kull unità ta' ħin. Tissejjaħ ukoll frekwenza temporali, li tenfasizza l-kuntrast bejn il-frekwenza spazjali u l-frekwenza angolari. Il-perjodu huwa t-tul ta 'żmien ta' ċiklu wieħed f'avveniment ripetut, għalhekk il-perjodu huwa r-reċiproku tal-frekwenza.

Il-frekwenza li fiha t-transformer huwa ddisinjat biex jaħdem hija 50Hz jew 60Hz u hija ssettjata skont il-frekwenza tan-netwerk.

It-temperatura ambjentali normali li taħtha se jopera t-transformer hija definita bħala t-temperatura ambjentali fejn iż-żieda fit-temperatura tesprimi ż-żieda tal-mezz li jkessaħ u t-temperaturi tal-istralċ meta t-transformer jaħdem b'tagħbija sħiħa. Il-valuri massimi huma definiti minn standards applikati.
